DYTRAN 3023M 系列三轴 IEPE 加速度传感器

01 / 01

产品说明

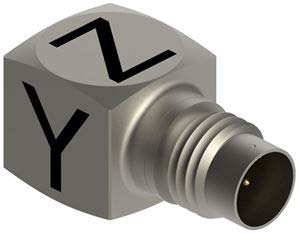

3023M:3023M30 本体重量 3 克,适合轻量结构测点;最高工作温度 +163 °C,气密钛合金壳体;10 mV/g 灵敏度,±500 g 量程;粘接安装,4 针接头连接可拆卸电缆。

订货号可选规格型号说明操作
3023M30
量程±500 g灵敏度10 mV/g

三轴 IEPE 加速度传感器,10 mV/g,粘接安装,4 针 Microtech 型接头,钛壳体及钛接头,最高工作温度 325 °F(约 162.8 °C),带 X/Y/Z 方向标记

规格参数

各型号规格参数对比
参数3023M30
性能参数
量程±500 g
灵敏度10 mV/g
灵敏度容差−10% / +15%
频率响应(+15/-5%)1.5–10000 Hz
谐振频率30 kHz
噪声分辨率0.007 g RMS
横向灵敏度上限6 %
机械参数
重量3.0 克
安装接口粘接安装
电气接口4 针接头
外壳材料钛合金
测量轴数三轴
电气参数
供电电流2–20 mA
供电电压+18–+30 V DC
输出阻抗(典型)100 Ω
偏置电压9–11 V DC
放电时间常数0.3–1.0 s
输出类型IEPE
环境参数
最大振动±600 g(峰值)
工作温度-51–+163 °C
密封方式气密封装
