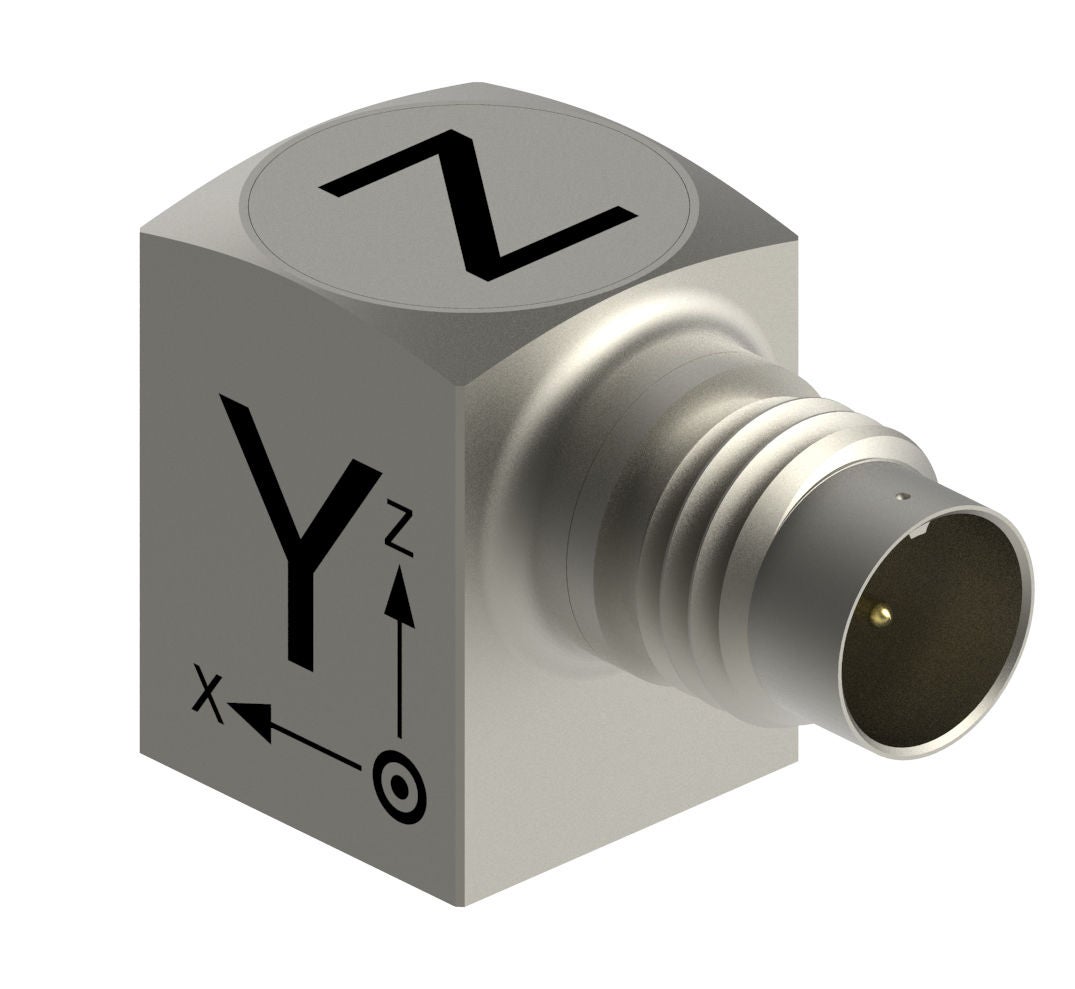

DYTRAN 3023B 系列三轴 IEPE 加速度传感器
01 / 01
产品说明
3023B：1、5、10 mV/g 灵敏度档位适配不同振动幅值；粘接、5-40 或 10-32 安装方式按型号选择；气密钛合金壳体，4 针可拆卸接头；提供 TEDS 型号，适合多测点传感器信息管理。
订货号可选规格型号说明操作
规格参数
| 参数 | 3023B1 | 3023B2 | 3023B2T | 3023B3 | 3023B3T | 3023B6T | 3023B7T | 3023B8 | 3023B8T | 3023B9 | 3023B9T |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 性能参数 | |||||||||||
| 量程 | ±5000 g | ±1000 g | ±1000 g | ±500 g | ±500 g | ±500 g | ±5000 g | ±1000 g | ±1000 g | ±500 g | ±500 g |
| 灵敏度 | 1 mV/g | 5 mV/g | 5 mV/g | 10 mV/g | 10 mV/g | 10 mV/g | 1 mV/g | 5 mV/g | 5 mV/g | 10 mV/g | 10 mV/g |
| 灵敏度容差 | -10% / +15% | -10% / +15% | -10% / +15% | -10% / +15% | -10% / +15% | -10% / +15% | -10% / +15% | -10% / +15% | -10% / +15% | -10% / +15% | -10% / +15% |
| 频率响应（±5%） | 2.5–4000 Hz | 2.5–4000 Hz | 2.5–4000 Hz | 2.5–4000 Hz | 2.5–4000 Hz | 2.5–4000 Hz | 2.5–4000 Hz | 2.5–4000 Hz | 2.5–4000 Hz | 2.5–4000 Hz | 2.5–5000 Hz |
| 谐振频率 | 25 kHz | 25 kHz | 25 kHz | 25 kHz | 25 kHz | 25 kHz | 25 kHz | 25 kHz | 25 kHz | 25 kHz | 25 kHz |
| 噪声分辨率 | 0.07 g RMS | 0.014 g RMS | 0.014 g RMS | 0.007 g RMS | 0.007 g RMS | 0.007 g RMS | 0.07 g RMS | 0.014 g RMS | 0.014 g RMS | 0.007 g RMS | 0.007 g RMS |
| 横向灵敏度上限 | 5 % | 5 % | 5 % | 5 % | 5 % | 5 % | 5 % | 5 % | 5 % | 5 % | 6 % |
| 机械参数 | |||||||||||
| 重量 | 3.0 克（最大） | 3.0 克（最大） | 3.0 克（最大） | 3.0 克（最大） | 3.0 克（最大） | — | 4.0 克（最大） | 4.0 克（最大） | 4.0 克（最大） | 4.0 克（最大） | 4.0 克（最大） |
| 安装接口 | 粘接安装 | 粘接安装 | 粘接安装 | 粘接安装 | 粘接安装 | 5-40 螺纹安装 | 10-32 螺纹安装 | 10-32 螺纹安装 | 10-32 螺纹安装 | 10-32 螺纹安装 | 10-32 螺纹安装 |
| 电气接口 | 4 针接头 | 4 针接头 | 4 针接头 | 4 针接头 | 4 针接头 | 4 针接头 | 4 针接头 | 4 针接头 | 4 针接头 | 4 针接头 | 4 针接头 |
| 外壳材料 | 钛合金 | 钛合金 | 钛合金 | 钛合金 | 钛合金 | 钛合金 | 钛合金 | 钛合金 | 钛合金 | 钛合金 | 钛合金 |
| 测量轴数 | 三轴 | 三轴 | 三轴 | 三轴 | 三轴 | 三轴 | 三轴 | 三轴 | 三轴 | 三轴 | 三轴 |
| 电气参数 | |||||||||||
| 供电电流 | 2–20 mA | 2–20 mA | 2–20 mA | 2–20 mA | 2–20 mA | 2–20 mA | 2–20 mA | 2–20 mA | 2–20 mA | 2–20 mA | 2–20 mA |
| 供电电压 | +18–+30 V DC | +18–+30 V DC | +18–+30 V DC | +18–+30 V DC | +18–+30 V DC | +18–+30 V DC | +18–+30 V DC | +18–+30 V DC | +18–+30 V DC | +18–+30 V DC | +18–+30 V DC |
| 输出阻抗（典型） | 100 Ω | 100 Ω | 100 Ω | 100 Ω | 100 Ω | 100 Ω | 100 Ω | 100 Ω | 100 Ω | 100 Ω | 100 Ω |
| 偏置电压 | 7–12 V DC | 7–12 V DC | 7–12 V DC | 7–12 V DC | 7–12 V DC | 7–12 V DC | 7–12 V DC | 7–12 V DC | 7–12 V DC | 7–12 V DC | 7–12 V DC |
| 放电时间常数 | 0.2–2.0 s | 0.2–2.0 s | 0.2–2.0 s | 0.2–2.0 s | 0.2–2.0 s | 0.2–2.0 s | 0.2–2.0 s | 0.2–2.0 s | 0.2–2.0 s | 0.2–2.0 s | 0.2–2.0 s |
| 输出类型 | IEPE | IEPE | IEPE | IEPE | IEPE | IEPE | IEPE | IEPE | IEPE | IEPE | IEPE |
| TEDS | — | — | 是 | — | 是 | 是 | 是 | — | 是 | — | 是 |
| TEDS 标准 | — | — | IEEE 1451.4 | — | IEEE 1451.4 | IEEE 1451.4 | IEEE 1451.4 | — | IEEE 1451.4 | — | IEEE 1451.4 |
| 环境参数 | |||||||||||
| 最大冲击 | ±10000 g（峰值） | ±2000 g（峰值） | ±2000 g（峰值） | ±1000 g（峰值） | ±1000 g（峰值） | ±1000 g（峰值） | ±10000 g（峰值） | ±2000 g（峰值） | ±2000 g（峰值） | ±1000 g（峰值） | ±1000 g（峰值） |
| 最大振动 | ±6000 g（峰值） | ±1200 g（峰值） | ±1200 g（峰值） | ±600 g（峰值） | ±600 g（峰值） | ±600 g（峰值） | ±6000 g（峰值） | ±1200 g（峰值） | ±1200 g（峰值） | ±600 g（峰值） | ±600 g（峰值） |
| 工作温度 | -51–+162 °C | -51–+162 °C | -51–+162 °C | -51–+162 °C | -51–+162 °C | -51–+162 °C | -51–+162 °C | -51–+162 °C | -51–+162 °C | -51–+163 °C | -51–+162 °C |
| 密封方式 | 气密封装 | 气密封装 | 气密封装 | 气密封装 | 气密封装 | 气密封装 | 气密封装 | 气密封装 | 气密封装 | 气密封装 | 气密封装 |
