DYTRAN 3023A 系列三轴 IEPE 加速度传感器

01 / 01

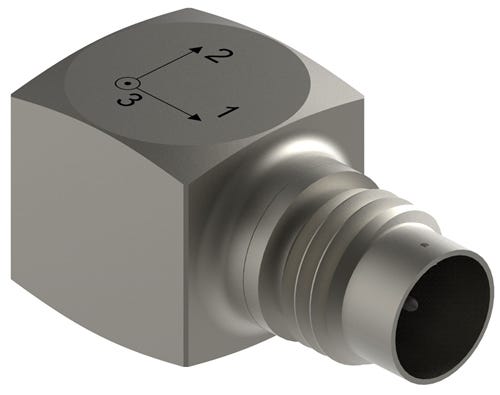

DYTRAN 3023A 系列是微型三轴 IEPE 加速度传感器，用于环境应力筛选（ESS）、高加速寿命试验与应力筛选（HALT/HASS），以及通用三轴振动测量。

该系列采用钛合金外壳和石英剪切敏感元件，在小型本体内实现三个方向的同步测量，提供粘接及螺孔安装型号。各订货号的灵敏度、安装结构和工作温度见选型表。

订货号可选规格型号说明操作

3023A

量程±500 g灵敏度10 mV/g

三轴 IEPE 加速度传感器，10 mV/g，量程 ±500 g，粘接安装，4 针接头，钛合金壳体及钛接头

3023A1

量程±500 g灵敏度10 mV/g

三轴 IEPE 加速度传感器，10 mV/g，量程 ±500 g，5-40 安装螺孔，4 针 Microtech 型接头，钛合金壳体及钛接头外壳

3023A2

量程±500 g灵敏度10 mV/g

三轴 IEPE 加速度传感器，10 mV/g，量程 ±500 g，10-32 安装螺孔，4 针 Microtech 型接头，钛合金壳体

3023A4

量程±1000 g灵敏度5 mV/g

三轴 IEPE 加速度传感器，5 mV/g，量程 ±1000 g，5-40 安装螺孔，4 针 Microtech 型接头，钛合金壳体及钛接头外壳

3023AH

量程±500 g灵敏度10 mV/g

三轴 IEPE 加速度传感器，10 mV/g，量程 ±500 g，粘接安装，4 针 Microtech 型接头，钛合金壳体及钛接头，最高工作温度 325 °F（约 162.8 °C）

仅看差异

各型号规格参数对比
参数	3023A	3023A1	3023A2	3023A4	3023AH
性能参数
量程	±500 g	±500 g	±500 g	±1000 g	±500 g
灵敏度	10 mV/g	10 mV/g	10 mV/g	5 mV/g	10 mV/g
灵敏度容差	−10/+15%	−10/+15%	−10/+15%	−10/+15%	−10/+15%
频率响应（±5%）	1.5–4000 Hz	1.5–4000 Hz	1.5–4000 Hz	1.5–4000 Hz	—
频率响应（−5/+15%）	1.5–10000 Hz	—	1.5–10000 Hz	—	1.5–10000 Hz
频率响应（X/Y，±3 dB）	—	0.6–10000 Hz	—	1.5–10000 Hz	—
频率响应（Z，−5/+15%）	—	1.5–10000 Hz	—	—	—
频率响应（Z，±15%）	—	—	—	1.5–10000 Hz	—
机械参数
测量轴数	三轴	三轴	三轴	三轴	三轴
安装方式	粘接安装	5-40 安装螺孔	10-32 安装螺孔	5-40 安装螺孔	粘接安装
接头	4 针，1/4-28	4 针，1/4-28	4 针，1/4-28	4 针，1/4-28	4 针，1/4-28
壳体材料	钛合金	钛合金	钛合金	钛合金	钛合金
敏感元件材料	石英	石英	石英	石英	石英
敏感元件结构	剪切	剪切	剪切	剪切	剪切
重量	≤3.0 克	≤4.0 克	≤4.0 克	≤4.0 克	≤3.0 克
电气参数
输出类型	IEPE	IEPE	IEPE	IEPE	IEPE
供电电压	18–30 VDC	18–30 VDC	18–30 VDC	18–30 VDC	18–30 VDC
恒流供电	2–20 mA	2–20 mA	2–20 mA	2–20 mA	2–20 mA
TEDS	否	否	否	否	否
环境参数
工作温度	−51～+121 °C	−51～+121 °C	−51～+121 °C	−51～+121 °C	−51～+162 °C
密封方式	气密封装	气密封装	气密封装	气密封装	气密封装

用于确认量程、外形尺寸与基本性能
