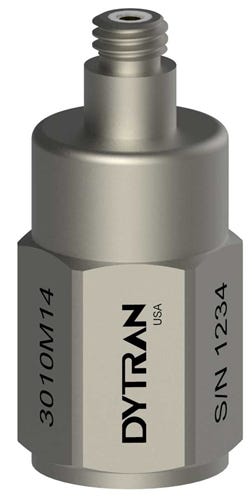

DYTRAN 3010M 标准传递加速度传感器

DYTRAN 3010M 标准传递加速度传感器

01 / 01

产品说明

3010M14 是标准传递加速度传感器，用于将 NIST 等标准机构的振动校准标准传递给背靠背校准加速度传感器，再由后者校准其他加速度传感器。

订货号可选规格型号说明操作

3010M14

量程±500 g pk灵敏度10 mV/g频率响应（±3 dB）0.66～10000 Hz频率响应（±5%）1～5000 Hz

标准传递加速度传感器，10 mV/g，顶部接头，气密封装

询价规格书

规格参数

各型号规格参数对比
参数	3010M14
性能参数
量程	±500 g pk
灵敏度	10 mV/g
灵敏度允差	±2%
频率响应（±5%）	1～5000 Hz
频率响应（±3 dB）	0.66～10000 Hz
谐振频率	＞30 kHz
线性度	±2% F.S.
横向灵敏度（最大）	5%
宽带分辨率（最大）	0.004 g RMS
应变灵敏度（最大）	0.004 g/με
机械参数
重量	21 克（最大）
安装接口	10-32 UNF-2B 内螺纹
电气接口	10-32 同轴接头
外壳及接头材料	304L 不锈钢
敏感元件	石英
敏感结构	压缩
电气参数
供电电流	2～20 mA
供电电压	18～30 VDC
输出阻抗	100 Ω
偏置电压	7.5～9.5 VDC
放电时间常数	0.5～1 s
环境参数
最大冲击	3000 g pk
最大振动	1000 g
工作温度	−51～+121 °C
密封	气密封装
共同参数
重量	最大 21 克
安装接口	10-32 UNF-2B 内螺纹
电气接口	10-32 同轴接头
壳体材料	304L 不锈钢
工作温度	-51 至 +121 °C（-60 至 +250 °F）

01

产品技术资料

用于确认量程、外形尺寸与基本性能

3010M14 规格书及外形图规格书
