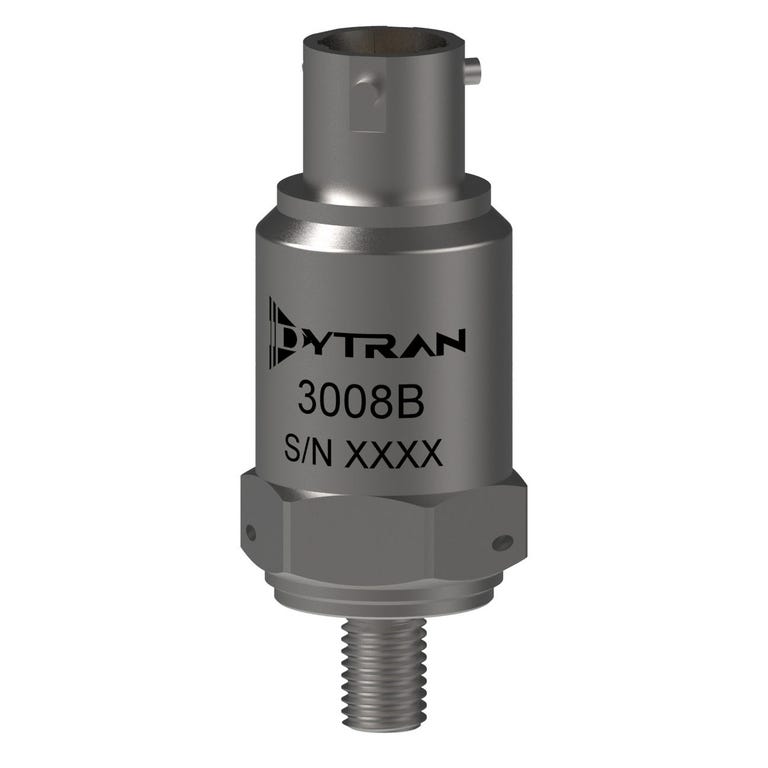

DYTRAN 3008B 航空状态监测用加速度传感器

DYTRAN 3008B 航空状态监测用加速度传感器

01 / 01

产品说明

3008B 是内置放大器的压电式加速度传感器，用于健康与使用监测系统（HUMS）、状态监测及传动系统振动测量。采用 +9 VDC 电压供电及三针接头。

订货号可选规格型号说明操作

3008B

量程±40 g灵敏度40 mV/g，4.7 kΩ 负载频率响应（±10%）1.0 ～6000 Hz频率响应（±3 dB）0.5 ～12000 Hz频率响应（±5%）2.0 ～4000 Hz

加速度传感器，40 mV/g，+9 VDC 供电，顶部 3 针接头，气密封装，壳体隔离

询价规格书

规格参数

各型号规格参数对比
参数	3008B
性能参数
量程	±40 g
灵敏度	40 mV/g，4.7 kΩ 负载
灵敏度允差	±5%
频率响应（±5%）	2.0 ～4000 Hz
频率响应（±10%）	1.0 ～6000 Hz
频率响应（±3 dB）	0.5 ～12000 Hz
谐振频率	＞20 kHz
宽带分辨率	500 μg
噪声谱密度（10Hz）	7.0 μg/√Hz
噪声谱密度（100Hz）	1.3 μg/√Hz
噪声谱密度（1000Hz）	0.9 μg/√Hz
线性度	± 1% F.S.
横向灵敏度（最大）	7 %
电磁灵敏度	40 μg/Gauss
应变灵敏度	0.002 g/με
机械参数
重量	65 克（最大）
电气接口	MIL-DLT-26482
接头针数	3-Pin
安装接口	1/4 - 28 UNF-2A 螺柱
外壳及接头材料	300 系列不锈钢
敏感元件	陶瓷
电气参数
供电电压	+9 VDC
输出阻抗（最大）	2400 Ω
偏置电压	+3.0 ～+4.0 VDC
绝缘电阻（最小）	10 GΩ,最小
放电时间常数	0.3 - 1.0 s
环境参数
最大振动	±250 g pk
最大冲击	±1000 g pk
工作温度	-55 ～121 °C
密封	气密封装
共同参数
重量	最大 65 克
安装接口	一体式 1/4-28 UNF-2A 螺柱
电气接口	3 针接头（原文 MIL-DLT-26482）；A：+9 VDC，B：信号，C：公共端
壳体材料	300 系列不锈钢
工作温度	-55 至 +121 °C（-67 至 +250 °F）

01

产品技术资料

用于确认量程、外形尺寸与基本性能

3008B 规格书及外形图规格书
