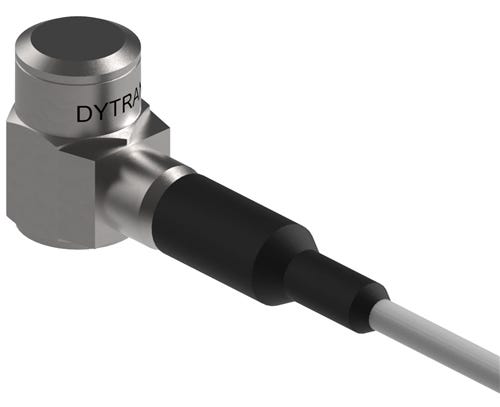

DYTRAN 3006A 单轴 IEPE 加速度传感器

DYTRAN 3006A 单轴 IEPE 加速度传感器

01 / 01

产品说明

3006A 是防潮型单轴 IEPE 加速度传感器，用于短时浸水振动试验、结构监测及潮湿环境中的振动测试。

订货号可选规格型号说明操作

3006A

量程±50 g灵敏度100 mV/g频率响应（±3 dB）0.16 ～10000 Hz频率响应（±5%）0.32 ～5000 Hz工作温度-54 至 121 °C

—

询价规格书

规格参数

各型号规格参数对比
参数	3006A
性能参数
量程	±50 g
灵敏度	100 mV/g
灵敏度允差	±10%
量程对应输出	±5 V
频率响应（±5%）	0.32 ～5000 Hz
频率响应（±3 dB）	0.16 ～10000 Hz
谐振频率	35 kHz
等效电噪声	0.00001 g RMS
线性度	± 1% F.S.
横向灵敏度（最大）	5 %
应变灵敏度	0.001 g/με
机械参数
重量	12 克（不含电缆，最大）
安装接口	10-32 内螺纹孔，深0.20 in
电缆长度	10 ft
外壳及接头材料	300 系列不锈钢
敏感结构	晶体剪切
电气参数
供电电流	2 ～20 mA
供电电压	+ 18 ～+30 V
输出阻抗（典型）	100 Ω
偏置电压	+11 ～+13 VDC
放电时间常数	0.8 ～1.5 s
输出极性	正向
绝缘电阻（最小）	10 GΩ,最小
环境参数
最大振动	±600 g pk
最大冲击	±3000 g pk
工作温度	待确认（原厂英制与公制列不一致）
密封	气密封装
共同参数
重量	最大 12 克（不含电缆）
安装接口	10-32 螺纹孔，深 0.20 英寸
壳体材料	300 系列不锈钢（底座、盖及接头）

01

产品技术资料

用于确认量程、外形尺寸与基本性能

3006A 规格书及外形图规格书
