DYTRAN 3003B 系列三轴 IEPE 加速度传感器

01 / 01

产品说明

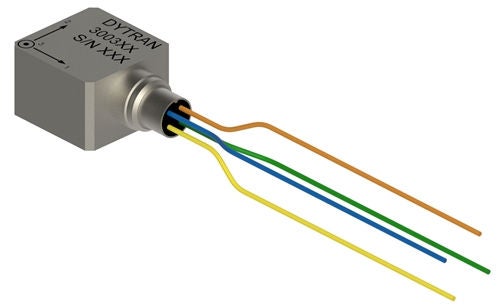

3003B:6 克钛合金三轴本体;工作温度上限 +175 °C,气密封装;2 mV/g 灵敏度,±500 g 量程;粘接安装、一体式电缆,适合紧凑测点布置。

订货号可选规格型号说明操作
3003B
量程±500 g灵敏度2.0 mV/g

三轴 IEPE 加速度传感器,2.0 mV/g,粘接安装,一体式电缆,电缆末端为裸线,钛壳体

规格参数

各型号规格参数对比
参数3003B
性能参数
量程±500 g
灵敏度2.0 mV/g
灵敏度容差±10%
频率响应(±3dB)2–5000 Hz
谐振频率>30 kHz
噪声分辨率0.007 g RMS
横向灵敏度上限5 %
机械参数
重量6.0 克
安装接口粘接安装
电气接口一体式电缆
外壳材料钛合金
敏感元件及结构石英
测量轴数三轴
电气参数
供电电流4.0 mA
供电电压+4.5 V DC
输出阻抗(典型)100 Ω
偏置电压+1.7–+3.4 V DC
放电时间常数0.25–0.75 s
输出类型IEPE
环境参数
最大冲击±5000 g(峰值)
最大振动±600 g(峰值)
工作温度-40–+175 °C
密封方式气密封装
01

产品技术资料

用于确认量程、外形尺寸与基本性能
