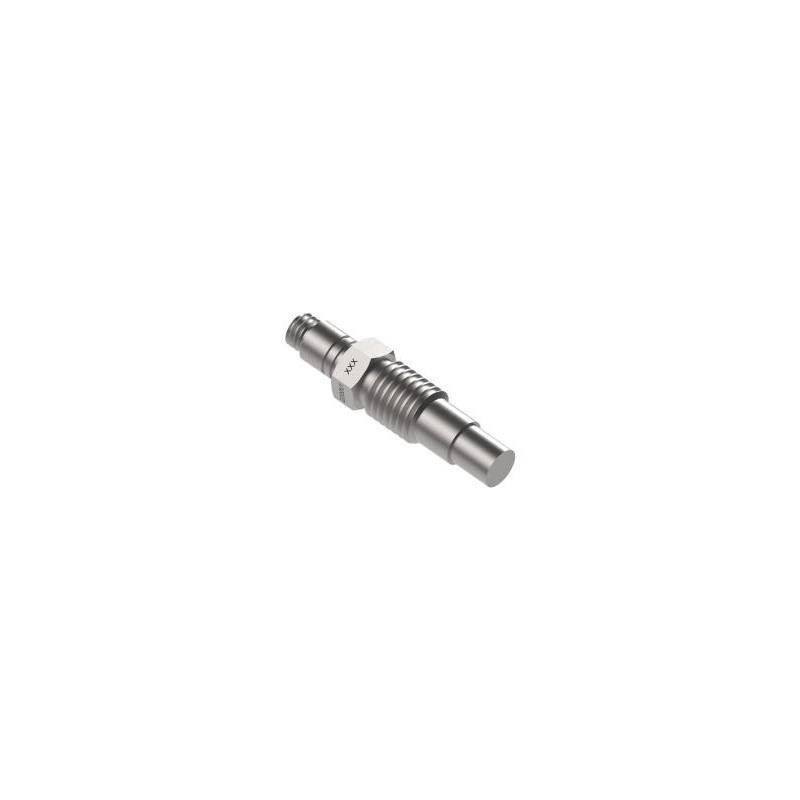

DYTRAN 2200V IEPE 动态压力传感器

01 / 01

产品说明

Dytran 2200V1 是紧凑型高频 IEPE 动态压力传感器，设计用于严苛环境中快速压力瞬变的精密测量，适用于燃烧分析、冲击波检测和高速流体动力学试验

订货号可选规格型号说明操作
2200V1
量程100 psi灵敏度50 mV/psi

压力传感器，100 psi 量程，50 mV/psi，加速度补偿，直径 0.217 英寸膜片

询价规格书

规格参数

各型号规格参数对比
参数2200V1
性能参数
量程100 psi
灵敏度50 mV/psi
灵敏度容差+20% / −10%
最大压力1000 psi
谐振频率（典型）300 kHz
最小上升时间2 μs
分辨率0.0014 psi
线性度±1% F.S.
放电时间常数2 s
低频截止（−3 dB）0.08 Hz
机械参数
重量6 克
连接器顶部 10-32 同轴
外壳材料17-4 PH 不锈钢
膜片材料316L 不锈钢
电气参数
输出类型IEPE 电压输出
供电电压18–30 V DC
供电电流2–20 mA
输出阻抗（典型）100 Ω
偏置电压10 V DC
环境参数
工作温度−100 至 +250 °F
最大振动5000 g RMS
最大冲击10000 g（峰值）
密封方式气密封装
01

产品技术资料

用于确认量程、外形尺寸与基本性能

2200V1 规格书及外形图规格书
