DYTRAN 1053V IEPE 动态力传感器
01 / 01
产品说明

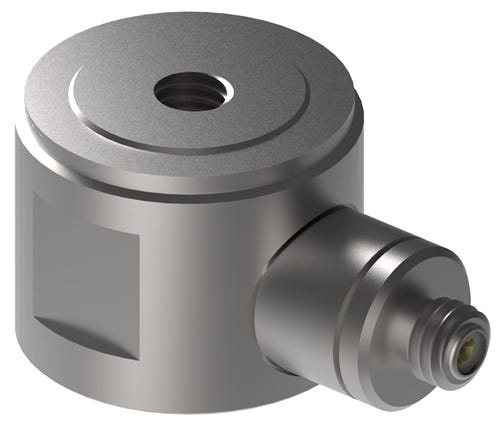

1053V 系列是用于模态与结构分析、过程控制和通用动态力测试的 IEPE 力传感器。采用石英压缩式敏感元件与不锈钢外壳，结构紧凑，具有较高的固有频率，适用于动态拉压与冲击力测量。
传感器顶部和底部均为 10-32 螺纹孔，径向 10-32 同轴接头便于侧向布线，配套 IEPE 恒流调理设备使用。不同型号提供不同灵敏度和测力量程；其中部分型号的压力量程高于拉力量程，具体数值已在型号表及规格参数中分别列出。
订货号可选规格型号说明操作
1053V1
灵敏度500 mV/lbf拉压量程10 lbf
IEPE动态力传感器，压力10 lbf、拉力10 lbf，500 mV/lbf，径向10-32同轴接头，顶部和底部 10-32 螺纹孔
1053V2
灵敏度100 mV/lbf拉压量程50 lbf
IEPE动态力传感器，压力50 lbf、拉力50 lbf，100 mV/lbf，径向10-32同轴接头，顶部和底部 10-32 螺纹孔
1053V4
灵敏度10 mV/lbf压力量程500 lbf拉力量程200 lbf
IEPE动态力传感器，压力500 lbf、拉力200 lbf，10 mV/lbf，径向10-32同轴接头，顶部和底部 10-32 螺纹孔
1053V5
灵敏度5 mV/lbf压力量程1000 lbf拉力量程200 lbf
IEPE动态力传感器，压力1000 lbf、拉力200 lbf，5 mV/lbf，径向10-32同轴接头，顶部和底部 10-32 螺纹孔
规格参数
| 参数 | 1053V1 | 1053V2 | 1053V4 | 1053V5 | 1053V6 |
|---|---|---|---|---|---|
| 性能参数 | |||||
| 量程 | 10 lbf（44.5 N） | 50 lbf（222 N） | — | — | — |
| 灵敏度 | 500 mV/lbf | 100 mV/lbf | 10 mV/lbf | 5 mV/lbf | 1 mV/lbf |
| 灵敏度容差 | ±10% | ±10% | ±10% | ±10% | ±10% |
| 最大承受压力 | 200 lbf（890 N） | 1000 lbf（4450 N） | 10000 lbf（44.5 kN） | 15000 lbf（66.7 kN） | 15000 lbf（66.7 kN） |
| 最大承受拉力 | 200 lbf（890 N） | 200 lbf（890 N） | 200 lbf（890 N） | 200 lbf（890 N） | 200 lbf（890 N） |
| 分辨率 | 0.00014 lbf RMS | 0.0007 lbf RMS | 0.007 lbf RMS | 0.014 lbf RMS | 0.07 lbf RMS |
| 线性度 | ±1% F.S. | ±1% F.S. | ±1% F.S. | ±1% F.S. | ±1% F.S. |
| 谐振频率（空载） | 75 kHz | 75 kHz | 75 kHz | 75 kHz | 75 kHz |
| 刚度 | 2.0 kN/μm | 2.0 kN/μm | 2.0 kN/μm | 2.0 kN/μm | 2.0 kN/μm |
| 压力量程 | — | — | 500 lbf（2220 N） | 1000 lbf（4450 N） | 5000 lbf（22.2 kN） |
| 拉力量程 | — | — | 200 lbf（890 N） | 200 lbf（890 N） | 200 lbf（890 N） |
| 机械参数 | |||||
| 重量 | 28 克（最大） | 28 克（最大） | 28 克（最大） | 28 克（最大） | 28 克（最大） |
| 安装接口 | 顶部和底部各10-32螺纹孔，深0.18 in | 顶部和底部各10-32螺纹孔，深0.18 in | 顶部和底部各10-32螺纹孔，深0.18 in | 顶部和底部各10-32螺纹孔，深0.18 in | 顶部和底部各10-32螺纹孔，深0.18 in |
| 电气接口 | 径向10-32同轴接头 | 径向10-32同轴接头 | 径向10-32同轴接头 | 径向10-32同轴接头 | 径向10-32同轴接头 |
| 外壳材料 | 不锈钢 | 不锈钢 | 不锈钢 | 不锈钢 | 不锈钢 |
| 敏感元件及结构 | 石英，压缩式 | 石英，压缩式 | 石英，压缩式 | 石英，压缩式 | 石英，压缩式 |
| 外形尺寸（直径×高度，按外形图） | 0.75 × 0.63 in | 0.75 × 0.63 in | 0.75 × 0.63 in | 0.75 × 0.63 in | 0.75 × 0.63 in |
| 安装面要求 | 接触面平整、无毛刺；平面度0.001 in TIR，详见外形图 | 接触面平整、无毛刺；平面度0.001 in TIR，详见外形图 | 接触面平整、无毛刺；平面度0.001 in TIR，详见外形图 | 接触面平整、无毛刺；平面度0.001 in TIR，详见外形图 | 接触面平整、无毛刺；平面度0.001 in TIR，详见外形图 |
| 随附安装件 | 6213钢制冲击帽；6562安装螺柱 | 6213钢制冲击帽；6562安装螺柱 | 6213钢制冲击帽；6562安装螺柱 | 6213钢制冲击帽；6562安装螺柱 | 6213钢制冲击帽；6562安装螺柱 |
| 电气参数 | |||||
| 输出类型 | IEPE | IEPE | IEPE | IEPE | IEPE |
| 恒流供电 | 2–20 mA | 2–20 mA | 2–20 mA | 2–20 mA | 2–20 mA |
| 供电电压 | 18–30 V DC | 18–30 V DC | 18–30 V DC | 18–30 V DC | 18–30 V DC |
| 放电时间常数（最小） | 20 s | — | — | — | — |
| 满量程输出 | ±5 V | ±5 V | ±5 V | ±5 V | ±5 V |
| 输出阻抗 | <100 Ω | <100 Ω | <100 Ω | <100 Ω | <100 Ω |
| 偏置电压 | 7.5–9.5 V DC | 7.5–9.5 V DC | 7.5–9.5 V DC | 7.5–9.5 V DC | 7.5–9.5 V DC |
| 放电时间常数（标称） | — | 100 s | 2000 s | 2000 s | 2000 s |
| 环境参数 | |||||
| 灵敏度温度系数 | 0.05%/°C | 0.05%/°C | 0.05%/°C | 0.05%/°C | 0.05%/°C |
| 工作温度 | −73 至 +121 °C | −73 至 +121 °C | −73 至 +121 °C | −73 至 +121 °C | −73 至 +121 °C |
| 最大冲击（空载） | 10000 g（峰值） | 10000 g（峰值） | 10000 g（峰值） | 10000 g（峰值） | 10000 g（峰值） |
| 密封方式 | 环氧密封 | 环氧密封 | 环氧密封 | 环氧密封 | 环氧密封 |
| 最大振动（空载） | — | 5000 g（峰值） | 5000 g（峰值） | 5000 g（峰值） | 5000 g（峰值） |
产品技术资料
用于确认量程、外形尺寸与基本性能
