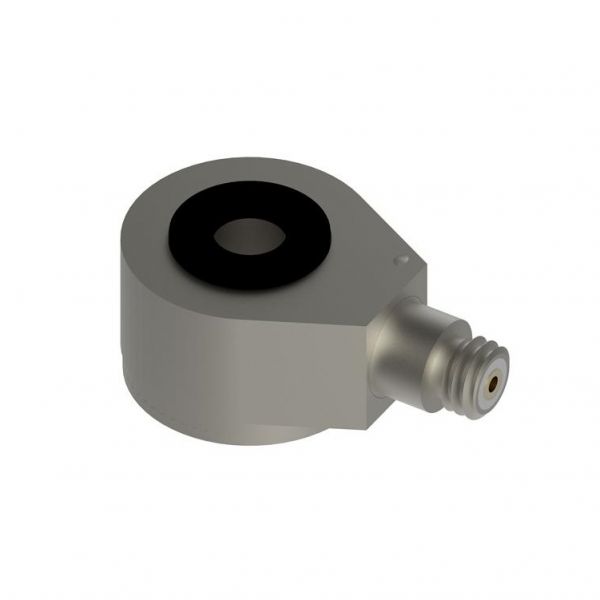

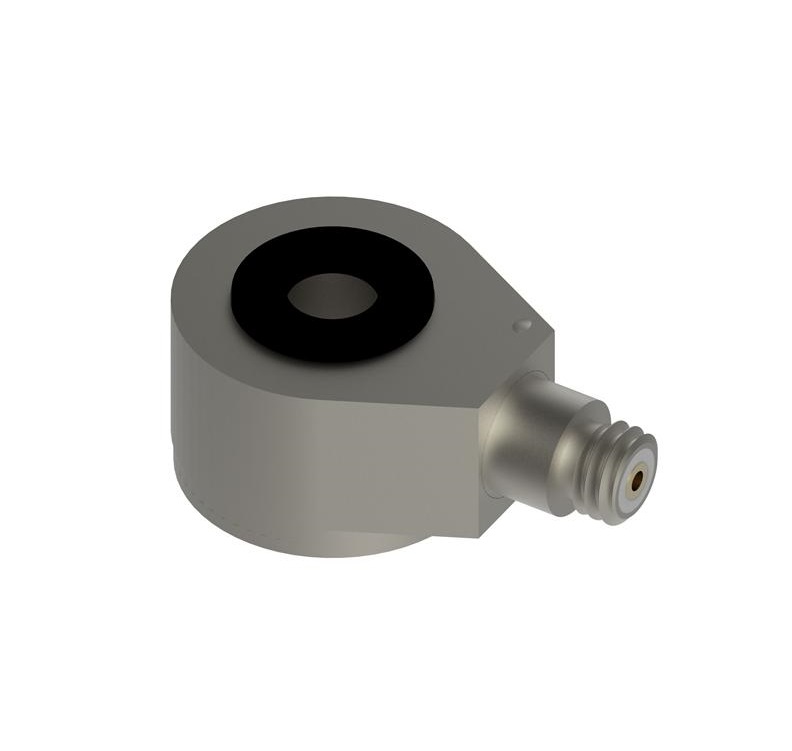

DYTRAN 3211A 通用型 IEPE 加速度传感器

Name: DYTRAN 3211A 通用型 IEPE 加速度传感器
Brand: DYTRAN

01 / 01

产品说明

3211A 是面向常规振动测量的通用型单轴 IEPE 加速度传感器，适用于模态分析、振动控制和通用振动监测。采用侧向 10-32 同轴接头，测量电缆可单独配置；3211A1 与 3211A2 分别提供 10 mV/g 和 100 mV/g 灵敏度。水下测点请另选 3211B 可潜水型，并结合具体订货号确认适用配置。

同系列选型

水下测量 · 可潜水版本

3211B

需要在水下布置测点？3211B 采用一体式电缆及 BNC 接头。结合具体订货号确认电缆、密封和使用条件。

查看 3211B 与订货型号

订货号可选规格型号说明操作

3211A1

量程±500 g灵敏度10 mV/g频率响应（±5%）1–10000 Hz

通用单轴加速度传感器，10 mV/g，水滴形

询价规格书

3211A2

量程±50 g灵敏度100 mV/g频率响应（±5%）1–10000 Hz

通用单轴加速度传感器，100 mV/g，水滴形

询价规格书

规格参数

仅看差异

各型号规格参数对比
参数	3211A1	3211A2
性能参数
量程	±500 g	±50 g
灵敏度	10 mV/g	100 mV/g
灵敏度容差	±5 %	±5 %
频率响应（±5%）	1–10000 Hz	1–10000 Hz
谐振频率	>31 kHz	>31 kHz
等效电噪声（1 Hz–10 kHz）	0.005 g RMS	0.0004 g RMS
线性度	±1 % F.S.	±1 % F.S.
横向灵敏度上限	5 %	5 %
应变灵敏度（250 με）	0.04 g/με	0.04 g/με
机械参数
重量	10 克	10 克
电气接口	侧端 10-32 同轴接头	侧端 10-32 同轴接头
安装通孔直径	4.3 mm	4.3 mm
外壳材料	钛合金	钛合金
敏感元件结构	陶瓷，剪切式	陶瓷，剪切式
电气参数
供电电流	2–20 mA	2–20 mA
供电电压	18–30 V	18–30 V
输出阻抗（典型）	120 Ω	120 Ω
偏置电压	11–13 V	11–13 V
放电时间常数	0.8–2.0 s	0.8–2.0 s
电气隔离	10 GΩ	10 GΩ
输出极性	—	向底座加速度为正
环境参数
最大振动	±600 g（峰值）	±60 g（峰值）
最大冲击	±5000 g（峰值）	±5000 g（峰值）
密封	气密封装	气密封装
热灵敏度系数	—	0.108 %/°C
磁灵敏度（100 Gauss）	—	0.004 g/Gauss

产品技术资料

用于确认量程、外形尺寸与基本性能

3211A1 / 3211A2 规格书及外形图规格书
