从轴输出扩展到完整能量转换
LOGICDATA 的小型直流电机测试背景是可调家具驱动系统研发。其台架把电输入、机械输出和运行状态放在一起分析，用于比较不同电机及驱动组件。
- 先确定测试边界：只测电机，还是将控制器、减速器纳入被测系统。
- 评价效率需要同时取得电输入和轴输出；仅有扭矩与转速，不能得出完整效率结论。
模块化台架兼顾换型与机械连接

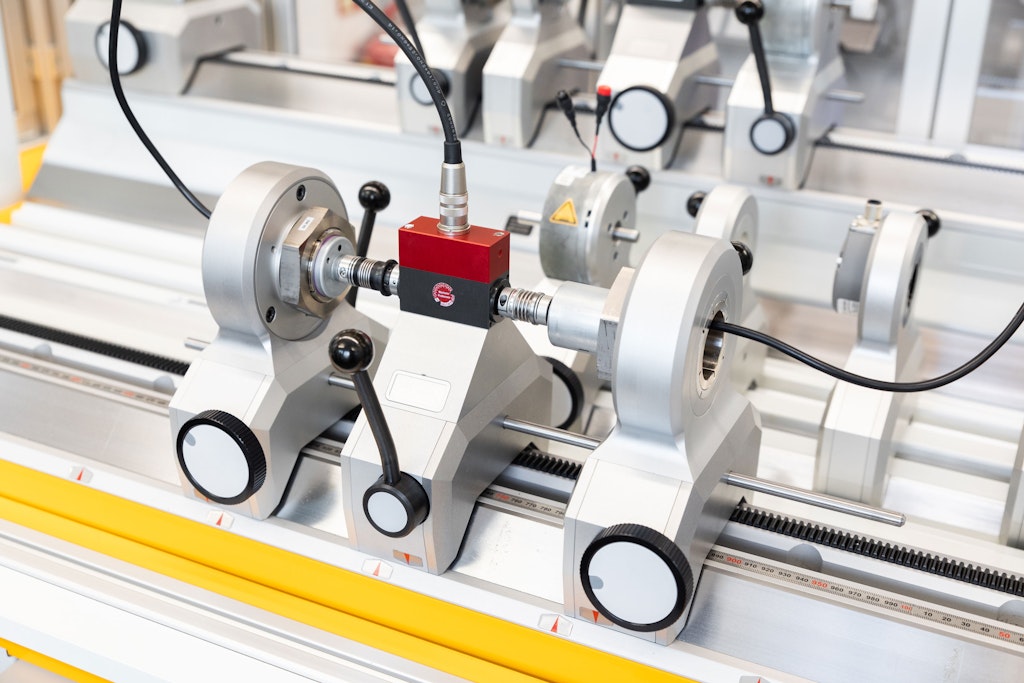

台架将电机、传感器及负载组件安装在独立滑座上，共用测量轴线，利用联轴器完成连接。滑座便于更换被测件，减少反复拆装其他组件。
- 按轴系结构核对对中、支承、联轴器和传感器允许载荷。
- 机械防护、安全联锁和负载控制应单独设计与验证，不由数据采集功能代替。
把电气与机械通道接入同一采集链
该台架使用 DEWE-43A 与 DewesoftX，结合相应适配器采集电压、电流，并接入扭矩和转速信号。通道配置应同时确定量纲、比例、方向与时间对应关系。
- 电压、电流测量需匹配输入范围、隔离要求和传感器输出；不能将被测电源直接接入不匹配的普通采集端口。
- 规划同步方式及通道延时，保留原始记录，便于将功率变化与加载过程对应。
结合功率方向读取效率图
Motor Analysis 可将电气量与扭矩、转速通道关联，计算机械功率、损耗和效率，并按转速与扭矩构建效率图。分析时应区分电动、发电以及正反转状态。
- 先核对电流、扭矩与转速的正负方向，再判断能量输入和输出，避免接线方向错误形成错误效率。
- 效率图中的不同点应对应明确的负载与转速条件；热成像可辅助定位发热点，但不能单凭热点判定故障原因。
按测试对象确认整套配置
此处以小型直流电机测量为应用背景。若扩展到逆变器驱动或三相系统，应重新核对电气接线、测量带宽、同步、功率算法和安全要求，不能直接沿用直流配置。
- 提供电压、电流、扭矩、转速范围，以及控制方式、负载类型和目标分析项目。
- 同时核对传感器输出、采集输入、适配器、校准信息和软件功能，使配置与测试任务相匹配。
